Συγκολλητής σωλήνων συμπαγούς HF στερεάς κατάστασης Νέας δομής

Αντί για την παραδοσιακή χωριστού τύπου διάταξη ντουλαπιών ανορθωτών και ντουλαπιών μετατροπέα, αυτή η νέας δομής συμπαγής συγκολλητής σωλήνων στερεάς κατάστασης HF ενσωματώνει τις δύο βασικές λειτουργικές μονάδες σε ένα ενιαίο συμπαγές ερμάριο. Αυτή η ενοποίηση όχι μόνο μειώνει το συνολικό αποτύπωμα του εξοπλισμού απλοποιώντας τη δομή του συστήματος, αλλά και μειώνει την εσωτερική απόσταση καλωδίωσης μεταξύ των δύο μονάδων, ελαχιστοποιώντας τις παρεμβολές σήματος και βελτιώνοντας τη σταθερότητα της μετάδοσης ισχύος κατά τη διαδικασία παραγωγής συγκολλημένων σωλήνων.

Η συγκόλληση σωλήνων συμπαγούς HF στερεάς κατάστασης συνήθως αποτελείται από τα ακόλουθα μέρη:

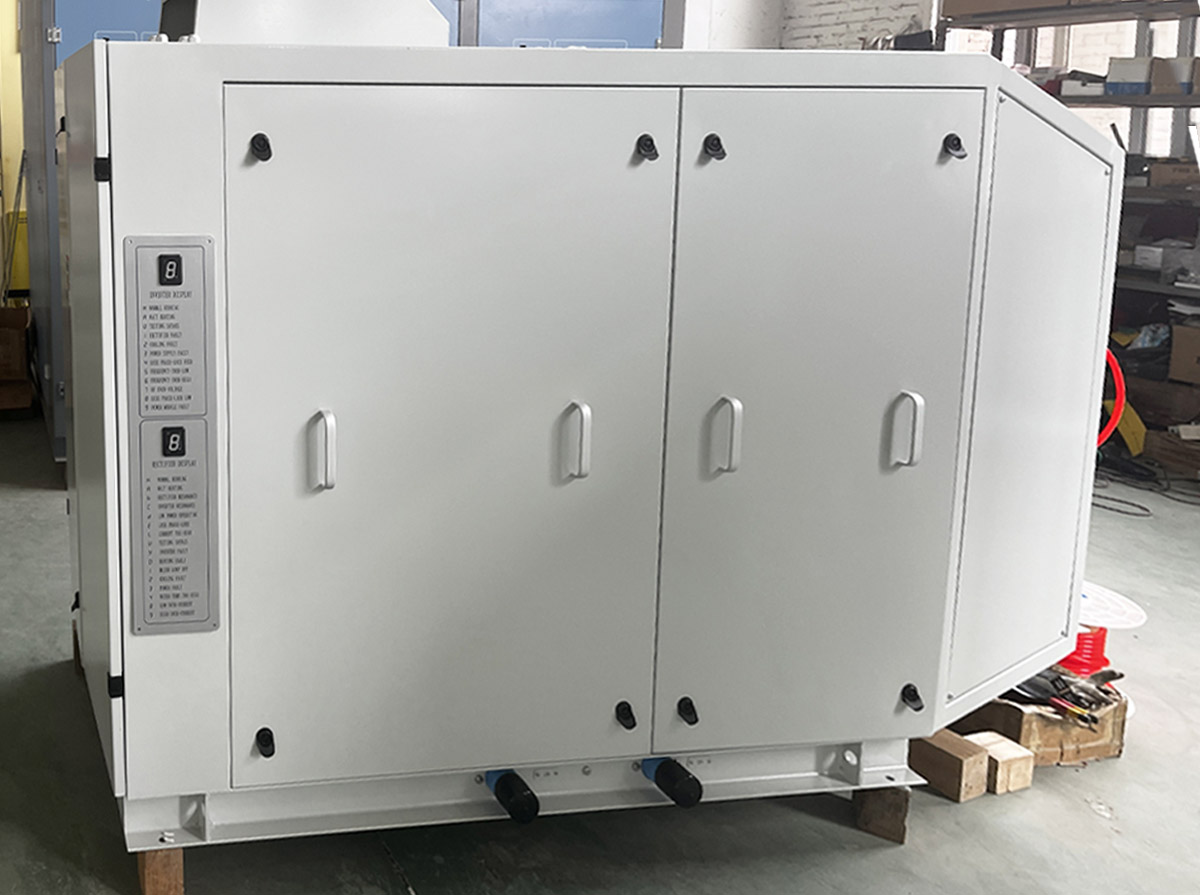

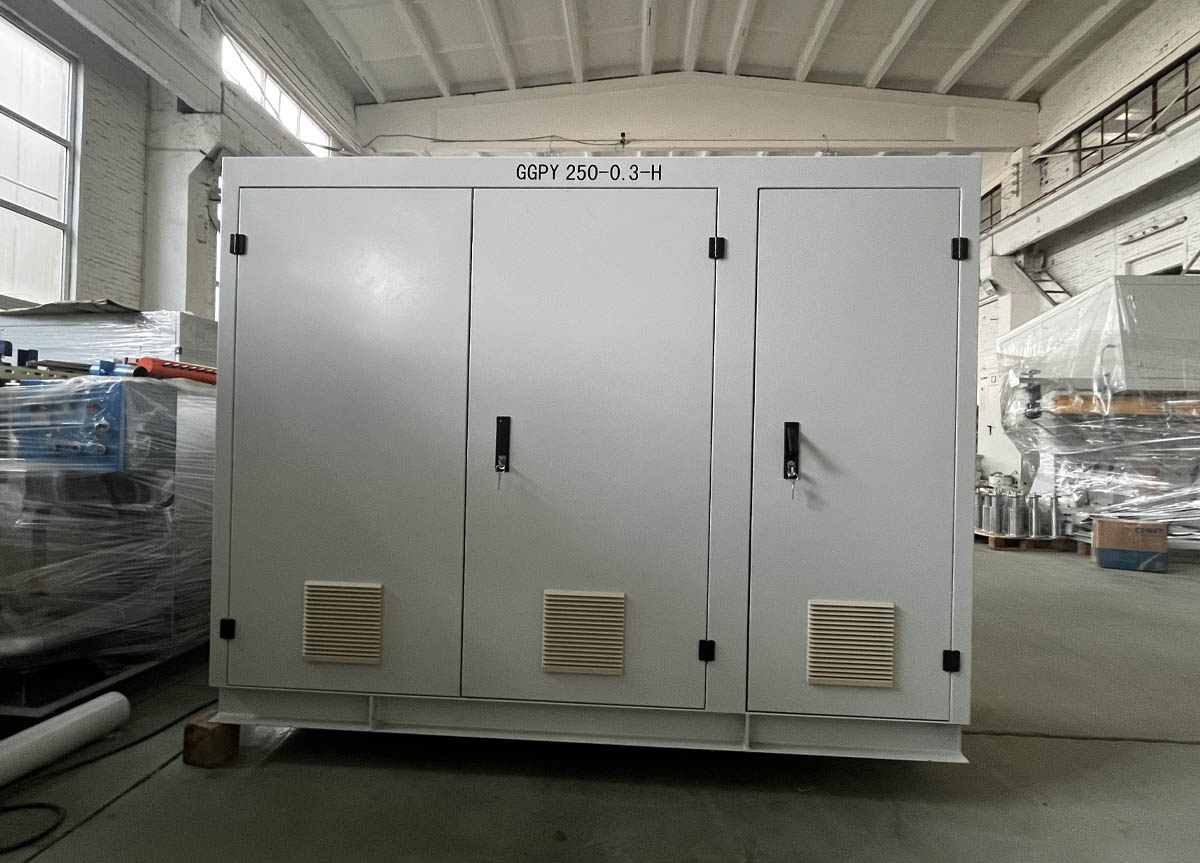

1. Νέα δομή Κύριο ντουλάπι συγκόλλησης σωλήνων συμπαγούς HF στερεάς κατάστασης:

Χρησιμοποιούμε αυτή τη νέα δομή που κάνει το ερμάριο ανορθωτή και μετατροπέα όλα σε ένα ντουλάπι. Αυτός ο νέος σχεδιασμός μπορεί να εξοικονομήσει περισσότερο χώρο και να διευκολύνει τα καλώδια σύνδεσης των πελατών. Για αυτήν τη νέα δομή τώρα σχεδιάζουμε από 50Kw έως 400Kw. Εάν είναι μεγαλύτερος συγκολλητής ισχύος, προτείνουμε να χρησιμοποιήσετε ξεχωριστά είδος συγκολλητή σωλήνων.

2. Ντουλάπι μετασχηματιστή ξηρού

Μέσα σε αυτό το ντουλάπι ξηρού μετασχηματιστή εξοπλίσαμε με έναν ξηρό μετασχηματιστή κατεβάσματος, ο οποίος μπορεί αντί για τον παραδοσιακό μετασχηματιστή λαδιού, να ολοκληρώσει εύκολα την παράδοση αποστολής σε πολλές χώρες.

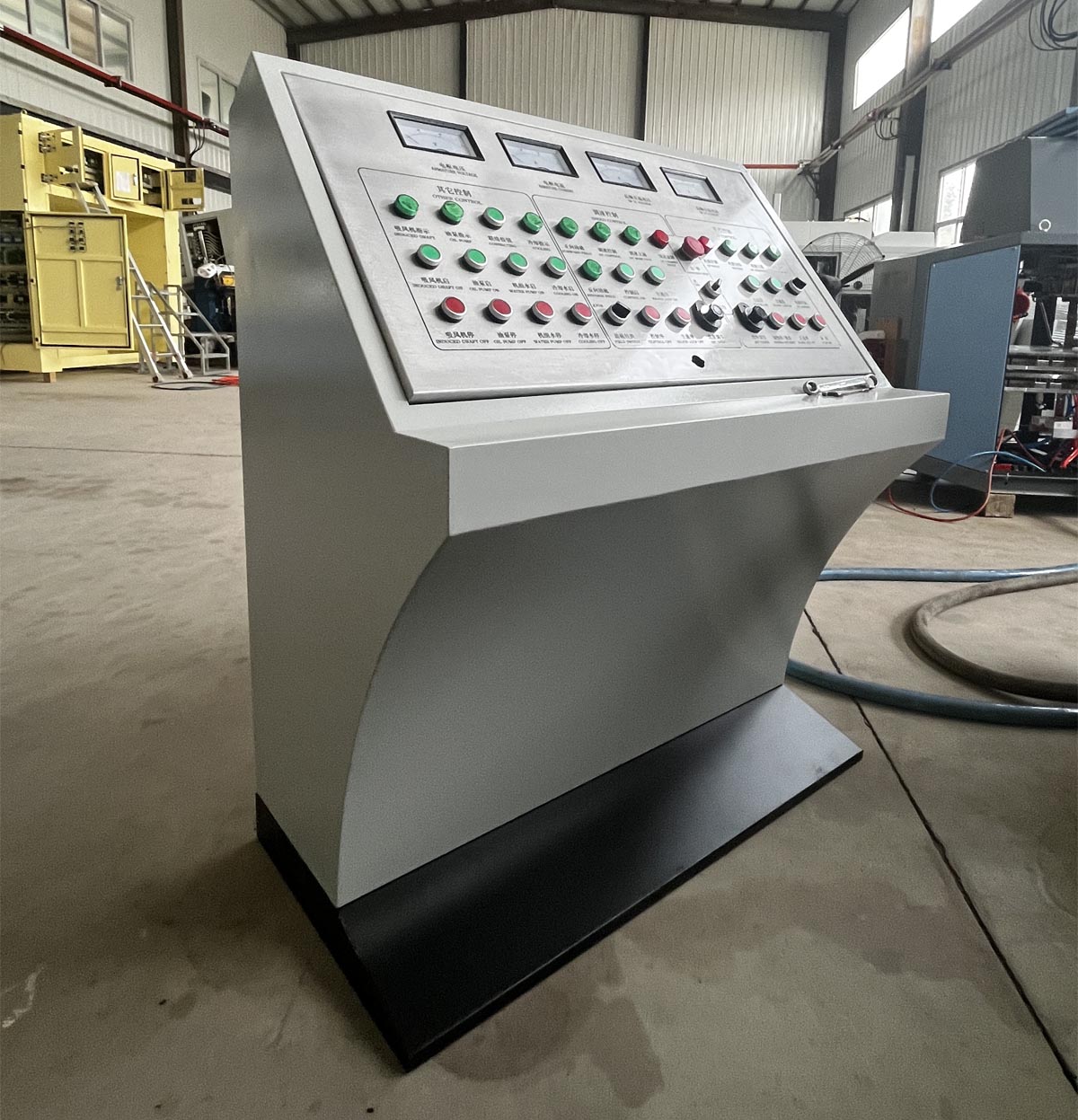

3.Κονσόλα

Η κεντρική κονσόλα ελέγχου μπορεί να επιτύχει απομακρυσμένη λειτουργία συγκολλητή συμπαγών σωλήνων HF στερεάς κατάστασης, ντουλάπι ελέγχου ταχύτητας (οδηγό), ψυγείο νερού, ανεμιστήρες κ.λπ. Εξοπλισμός.

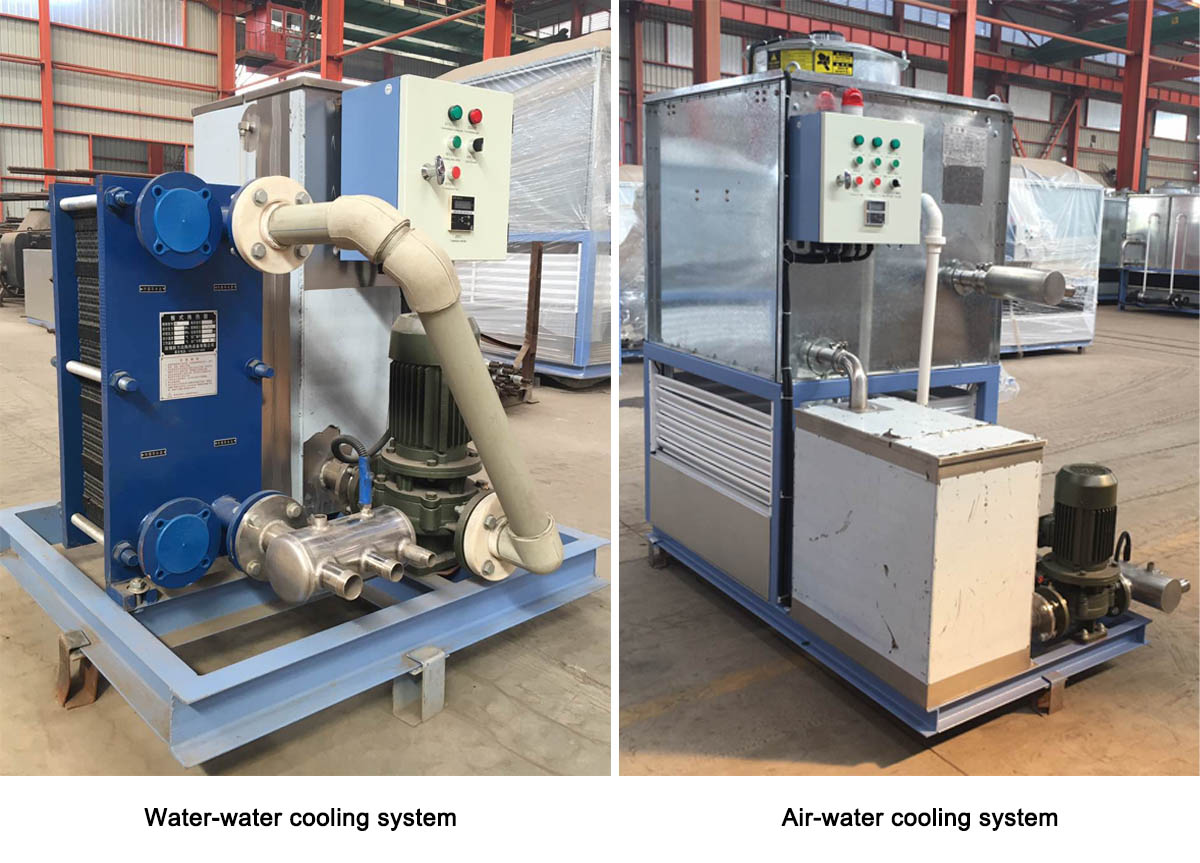

4.συστήματα ψύξης: σύστημα ψύξης νερού-νερού ή σύστημα ψύξης αέρα-νερού προαιρετικό

Το σύστημα ψύξης της νέας δομής συμπαγούς συγκόλλησης σωλήνων στερεάς κατάστασης HF χρησιμοποιείται κυρίως για ψύξη κλειστού κυκλώματος εσωτερικής κυκλοφορίας ντουλαπιών ελέγχου ταχύτητας συγκολλητή υψηλής συχνότητας και υδρόψυκτου (οδηγός). Συνήθως έχουν δύο είδη: σύστημα ψύξης αέρα-νερού και σύστημα ψύξης νερού-νερού. Το σύστημα ψύξης αέρα-νερού μπορεί να λειτουργήσει ανεξάρτητα και το σύστημα ψύξης νερού-νερού πρέπει να είναι εξοπλισμένο με πύργο ή πισίνα ψύξης. Αυτός ο εξοπλισμός καταλαμβάνει μια μικρή περιοχή και η θερμοκρασία του νερού εισόδου του τροφοδοτικού θέρμανσης ελέγχεται αποτελεσματικά κάτω από 40° C για να διασφαλιστεί η μακροπρόθεσμη σταθερότητα του εξοπλισμού θέρμανσης.
