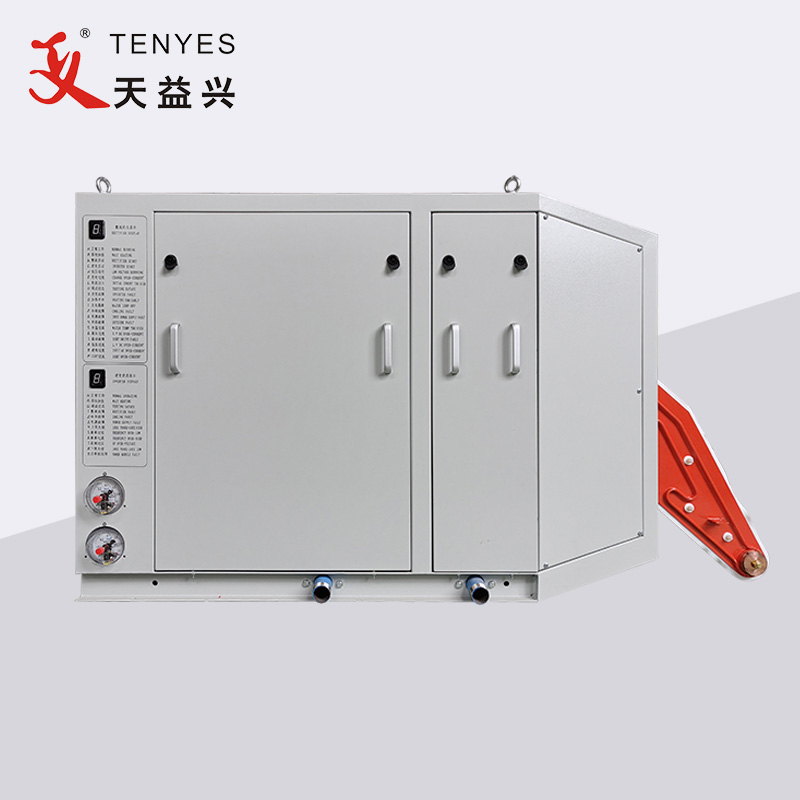

Συγκολλητής σωλήνων συμπαγούς υψηλών συχνοτήτων στερεάς κατάστασης 100 KW

Η TENYES είναι μια εταιρεία με έδρα την Κίνα που ειδικεύεται στην παραγωγή υψηλής ποιότητας εξοπλισμού συγκόλλησης στερεάς κατάστασης υψηλής συχνότητας, συμπεριλαμβανομένου του 100KW συμπαγούς σωλήνων υψηλής συχνότητας στερεάς κατάστασης. Ως επαγγελματίας κατασκευαστής και προμηθευτής, η εταιρεία προσφέρει μια σειρά προϊόντων που έχουν σχεδιαστεί για να καλύπτουν τις ανάγκες διαφόρων βιομηχανικών εφαρμογών. Η 100KW συμπαγής ηλεκτροσυγκολλητής σωλήνων υψηλής συχνότητας στερεάς κατάστασης έχει συμπαγή και ελαφρύ σχεδιασμό. Με το συνδυασμό των τμημάτων ανορθωτή και μετατροπέα σε ένα ενιαίο ερμάριο, ο συνολικός όγκος του μηχανήματος μειώνεται κατά πάνω από 50% σε σύγκριση με τη συμβατική συσκευή συγκόλλησης υψηλής συχνότητας παρόμοιου μεγέθους. Επιπλέον, το βάρος του μειώνεται πάνω από 30%, καθιστώντας το μηχάνημα πιο φορητό και αποδοτικό στο χώρο.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Όνομα εξοπλισμού: Συγκολλητής σωλήνων συμπαγούς υψηλής συχνότητας στερεάς κατάστασης 100KW

Προδιαγραφές εξοπλισμού: GGPY100KW

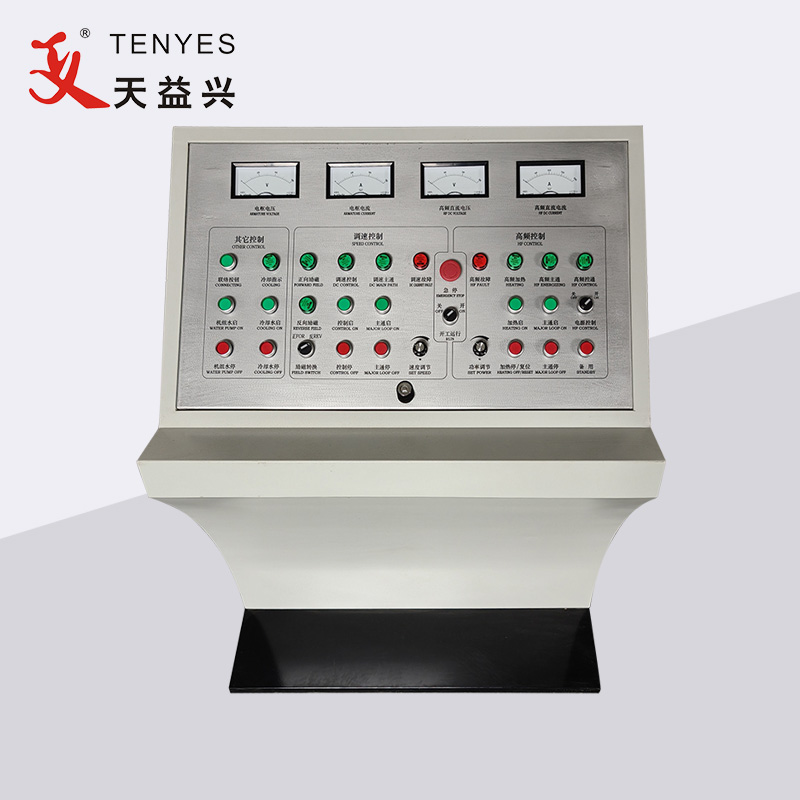

Εξαρτήματα: κύριο ερμάριο, κονσόλα λειτουργίας, σύστημα ψύξης

Χρήση εξοπλισμού: χρησιμοποιείται κυρίως για τη συγκόλληση συνηθισμένου ανθρακούχου χάλυβα, ανοξείδωτου χάλυβα, αλουμινίου και άλλων σωλήνων από μη σιδηρούχα μέταλλα.

Χαρακτηριστικά:

1. Υψηλός συντελεστής ισχύος: Συντελεστής ισχύος ≥ 0,95, δεν απαιτείται πρόσθετος εξοπλισμός αντιστάθμισης άεργου ισχύος για αυτόν τον εξοπλισμό.

2. Εξοικονόμηση ενέργειας και υψηλή απόδοση: Εφόσον αφαιρείται ο συμβατικός μετασχηματιστής απομόνωσης υψηλής συχνότητας, η γραμμή διασύνδεσης μειώνεται σημαντικά, επομένως μειώνεται η απώλεια άεργου ισχύος. Οι δοκιμές έχουν δείξει ότι το μηχάνημα all-in-one εξοικονομεί περίπου 30% σε σύγκριση με το συμβατικό υψηλής συχνότητας στερεάς κατάστασης.

3. Η ισχύς εξόδου είναι σταθερή: ο συντελεστής κυματισμού εξόδου είναι μικρός, ο συγκολλημένος χαλύβδινος σωλήνας έχει λιγότερα γρέζια, η ραφή συγκόλλησης είναι πιο ομοιόμορφη, το φινίρισμα είναι υψηλό και η ποιότητα συγκόλλησης είναι καλή.

4. Μικρό μέγεθος, μικρό βάρος, απλοποιημένη σύνδεση, πλήρης προστασία, χρόνος προστασίας αλυσίδας σφάλματος ≤10us, βολικός εντοπισμός σφαλμάτων και συντήρηση και πιο αξιόπιστος εξοπλισμός.

Πεδίο εφαρμογής:

①　 Διάμετρος χαλύβδινου σωλήνα φ 7- φ 12

②　Το πάχος τοιχώματος του χάλυβα λωρίδων είναι 0,2-1mm

③　Μέθοδος συγκόλλησης: επαγωγική συγκόλληση

④　Ταχύτητα συγκόλλησης: 60-130 M/min

Παράμετροι λειτουργίας:

① Ονομαστική ισχύς: 100KW

② Ονομαστική τάση DC: 250V

③ Ονομαστικό ρεύμα DC: 450A

④ Ονομαστική συχνότητα: 600KHZ

⑤ Συνολική απόδοση: ≥ 85%

⑥ Ισχύς εξόδου υψηλής συχνότητας: ≥ 100kW

Απαιτήσεις τροφοδοσίας:

① Μορφή τροφοδοσίας: τριφασική συχνότητα ισχύος τεσσάρων καλωδίων AC, τάση γραμμής 380 ± 5%,

② Ικανότητα τροφοδοσίας: περισσότερο από 100kVA.

③ Συντελεστής ισχύος: ≥ 0,85

④ Καλώδιο τροφοδοσίας: πλαστικό χάλκινο σύρμα ≥ 75mm²ανά φάση, καλώδιο γείωσης ≥ 30mm²

Συγκολλητής συμπαγών σωλήνων υψηλών συχνοτήτων στερεάς κατάστασης 100 KW περιλαμβάνει ανορθωτή και μετατροπέα.

εξάρτημα ανορθωτή: χρησιμοποιείται για την αλλαγή του τριφασικού ανορθωτή AC 380V σε ρυθμιζόμενο ρεύμα συνεχούς ρεύματος 0-250V μετά από ρύθμιση τάσης, έτσι ώστε να καλύψει τις ανάγκες της μεταγενέστερης μονάδας μετατροπέα. Ενσωματωμένη τριφασική ανορθωτική γέφυρα, πυκνωτής φόρτισης, γέφυρα IGBT, αντιδραστήρα εξομάλυνσης, συσκευή φίλτρου, κύκλωμα ελέγχου και προστασίας και όργανο οθόνης.

Χαρακτηριστικά του κυκλώματος ελέγχου ανορθωτή: ελέγχεται από μικροϋπολογιστή με ένα τσιπ (mcs89c51) και ψηφιακό ολοκληρωμένο κύκλωμα μεγάλης κλίμακας, με υψηλή ακρίβεια ελέγχου, γρήγορη απόκριση και οθόνη καθαρής κατάστασης.

Λειτουργία προστασίας λογισμικού: υψηλό υπερβολικό ρεύμα (9), χαμηλό υπερβολικό ρεύμα (8), εξωτερικό σφάλμα (4), σφάλμα εισερχόμενης τροφοδοσίας (απώλεια φάσης, υπέρταση, χαμηλή τάση, σοβαρή ανισορροπία τριφασικής τάσης, οθόνη 3), σφάλμα νερού ψύξης (2), ακατάλληλη αναλογία τάσης και ρεύματος (L), σφάλμα μετατροπέα (Y).

Προστασία υλικού: προστασία κύριας απενεργοποίησης, απορρόφηση χωρητικότητας αντίστασης, προστασία αντίστασης (προστασία κεραυνού), προστασία γρήγορης τήξης.

τμήμα μετατροπέα: αντιστρέψτε το ρεύμα 0-250 DC που αποστέλλεται από τον πίνακα ανορθωτή σε ρεύμα υψηλής συχνότητας εκατοντάδων kHz για να καλύψετε τις ανάγκες των συγκολλημένων σωλήνων.

Το ερμάριο του μετατροπέα αποτελείται από τα ακόλουθα μέρη: μονάδα ισχύος, πυκνωτής καναλιού, αντίσταση διαρροής, κύκλωμα ελέγχου, κλιματιστικό ψύξης κ.λπ.
