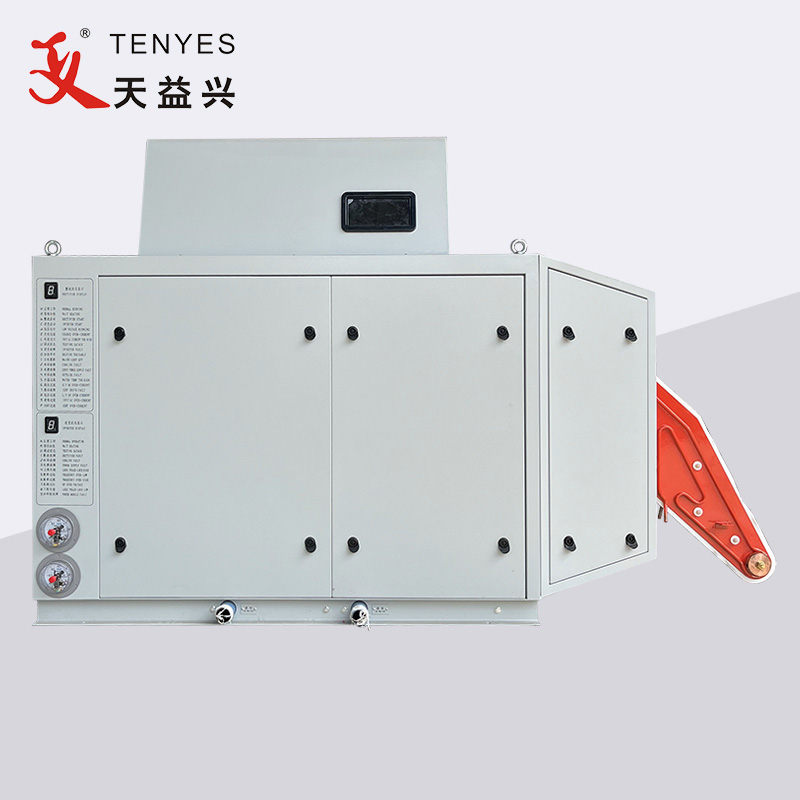

Συγκολλητής σωλήνων συμπαγούς υψηλής συχνότητας στερεάς κατάστασης 300KW

Η TENYES είναι μια πολύ αξιόπιστη κινεζική εταιρεία με εδραιωμένη φήμη για την κατασκευή εξοπλισμού συγκόλλησης σωλήνων υψηλής συχνότητας στερεάς κατάστασης, συμπεριλαμβανομένου του συμπαγούς σωλήνων οξυγονοκόλλησης στερεάς κατάστασης 300 KW υψηλής συχνότητας. Η συσκευή συγκόλλησης σωλήνων συμπαγούς υψηλής συχνότητας στερεάς κατάστασης TENYES 300KW είναι προηγμένη σχεδίαση, τεχνολογικά χαρακτηριστικά, αξιόπιστος εξοπλισμός συγκόλλησης. Το 300KW στερεάς κατάστασης υψηλής συχνότητας συμπαγές σωλήνων οξυγονοκολλητής υιοθετεί ντουλάπι ανορθωτή ψηφιακού ελέγχου και υιοθετεί τροφοδοτικό μεταγωγής PWM για να αυξήσει τον συντελεστή ισχύος του συγκολλητή και το DC χρησιμοποιεί αντίσταση επίπεδων κυμάτων ως φίλτρο για να καλύψει τις απαιτήσεις λειτουργίας του μετατροπέα για να μειώστε τον κυματισμό της τάσης εξόδου του συγκολλητή και βελτιώστε τον δείκτη συντελεστή κύματος.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τεχνικές παράμετροι

Μοντέλο	GGP300-0,3-H
Εφαρμογή	Ανθρακούχο χάλυβα συγκόλλησης, λωρίδα γαλβανισμένου χάλυβα, ανοξείδωτο σίδηρο, αλουμίνιο και άλλα υλικά, εύρος πάχους τοιχώματος 0,5-1,5 mm. Συγκόλληση (στρογγυλός σωλήνας, τετράγωνος σωλήνας, σωλήνας ειδικού σχήματος, σύνθετος σωλήνας) κ.λπ. Η ταχύτητα συγκόλλησης είναι 60-130 μέτρα ανά λεπτό.
Τραχύ μέγεθος	2435mm900mm1800mm(ΜΠΥ)
Λειτουργία συγκόλλησης	επαγωγικός τύπος
Ονομαστική ισχύς εξόδου	300 kW
Ονομαστική τάση DC	240V
Ονομαστικό ρεύμα DC	1500Α
Ονομαστική συχνότητα	300KHZ
Όλη η αποτελεσματικότητα	η≥90%
Παράγοντας κυματισμός	＜1%
Δυνατότητα διανομής ρεύματος	≥360kVA
Συντελεστής ισχύος	≥0,96
Τάση τροφοδοσίας	Τριφασικό 380V/50Hz (ο εξοπλισμός θα μπορούσε να λειτουργήσει στην τάση 380V±5%)

Σύντομη εισαγωγή και πλεονεκτήματα του 300KW συμπαγούς σωλήνων υψηλής συχνότητας στερεάς κατάστασης

Αγαπητοί πελάτες, σας ευχαριστούμε που επιλέξατε τον εξοπλισμό μας. Θα κάνουμε ό,τι καλύτερο μπορούμε για να συνεργαστούμε μαζί σας με καλή πίστη, να κάνουμε τον εξοπλισμό μας και την εξυπηρέτηση μετά την πώληση να λειτουργούν καλά, να έχουμε την καλύτερη απόδοση και να έχουμε το μέγιστο όφελος για εσάς.

Για την αποφυγή περιττών απωλειών, τώρα θα θέλαμε να περιγράψουμε περισσότερες λεπτομέρειες σχετικά με τις απαιτήσεις εγκατάστασης και χρήσης του εξοπλισμού και τα προβλήματα που πρέπει να σημειωθούν.

Αυτός ο εξοπλισμός είναι μια μηχανή υψηλής τεχνολογίας και αναπτύχθηκε προσεκτικά από τους μηχανικούς της εταιρείας μας με βάση την κοινή υψηλή συχνότητα στερεάς κατάστασης της εταιρείας μας. Επίσης, αυτός ο συγκολλητής χρησιμοποιείται στον τομέα των συγκολλημένων σωλήνων ευθείας ραφής (επαγωγική συγκόλληση, συγκόλληση επαφής), σκλήρυνση, συγκόλληση και ούτω καθεξής. Σε σύγκριση με τον αρχικό και τον κανονικό εξοπλισμό υψηλής συχνότητας στερεάς κατάστασης, έχει τα ακόλουθα πλεονεκτήματα:

1.Μικρό μέγεθος και μικρό βάρος: Το εξάρτημα ανόρθωσης και το τμήμα μετατροπέα τοποθετούνται σε ένα ερμάριο. Η εγκατάσταση είναι συμπαγής και λογική. Ο συνολικός όγκος είναι 50% μικρότερος από τον συνηθισμένο εξοπλισμό υψηλής συχνότητας της ίδιας προδιαγραφής και το βάρος μειώνεται περισσότερο από 30%.

2. Εξοικονόμηση ενέργειας και εξοικονόμηση νερού: χωρίς τον υποβιβαζόμενο μετασχηματιστή, τα καλώδια διασύνδεσης είναι προφανώς βραχυκυκλωμένα και ο συντελεστής ισχύος είναι τόσο υψηλός όσο 0,95, μειώνοντας έτσι πολλές απώλειες γραμμής ή καλωδίων. Οι δοκιμές έχουν δείξει ότι αυτός ο εξοπλισμός μπορεί να εξοικονομήσει περισσότερο από 5% ηλεκτρικής ενέργειας από τον συνηθισμένο εξοπλισμό υψηλής συχνότητας στερεάς κατάστασης της ίδιας προδιαγραφής.

3. Το τμήμα ανορθωτή υιοθετεί την ανεξέλεγκτη ανορθωτική γέφυρα διόδου, επομένως δεν υπάρχει ανάγκη αναγνώρισης της φάσης και το τριφασικό τροφοδοτικό ABC συνδέεται ελεύθερα, το οποίο είναι βολικό για δοκιμή και συντήρηση.

Περιγραφή κύριου κυκλώματος

Το κύριο κύκλωμα αυτής της συσκευής είναι βασικά το ίδιο με το τροφοδοτικό ενδιάμεσης συχνότητας θυρίστορ (βλ. συνημμένο σχήμα). Το τριφασικό 380V AC εισέρχεται στην τριφασική γέφυρα πλήρους ελέγχου και γίνεται παλλόμενο DC. Ο αντιδραστήρας εξομάλυνσης και η συσκευή φιλτραρίσματος μετατρέπουν αυτό το φίλτρο συνεχούς ρεύματος σε ευθύ DC και στη συνέχεια γίνονται δεξαμενή παροχής AC υψηλής συχνότητας μέσω της γέφυρας μονοφασικού μετατροπέα. Το κύκλωμα (ο πυκνωτής και ο επαγωγέας σχηματίζουν μια δεξαμενή) λειτουργεί ως πηγή ταλάντωσης.
