Μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας 500KW

Η TENYES είναι κορυφαίος κατασκευαστής μηχανών συγκόλλησης σωλήνων υψηλής συχνότητας στην Κίνα. Με περισσότερα από 20 χρόνια εμπειρίας στον τομέα, η TENYES έχει γίνει ένας αξιόπιστος προμηθευτής για επιχειρήσεις και εργολάβους που αναζητούν μια αξιόπιστη πηγή μηχανών συγκόλλησης υψηλής συχνότητας. Η TENYES παρέχει άριστη εξυπηρέτηση μετά την πώληση και τεχνική υποστήριξη για να διασφαλίσει ότι οι πελάτες της λειτουργούν εύκολα τη συγκολλητή. Η μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας 500KW έχει περισσότερα από 20 είδη μέτρων προστασίας που έχουν ρυθμιστεί σε ολόκληρο το μηχάνημα για να μεγιστοποιηθεί η σταθερότητα του εξοπλισμού και να αποφευχθεί η ζημιά του εξοπλισμού. Όλες οι πληροφορίες συναγερμού επεξεργάζονται από τον πίνακα ελέγχου και αποστέλλονται στο σύστημα PLC. Μέσω της οθόνης ενδείξεων, το προσωπικό συντήρησης μπορεί εύκολα να κατανοήσει την αιτία της βλάβης του εξοπλισμού και πώς να την αντιμετωπίσει.

Αποστολή Ερώτησης

περιγραφή προϊόντος

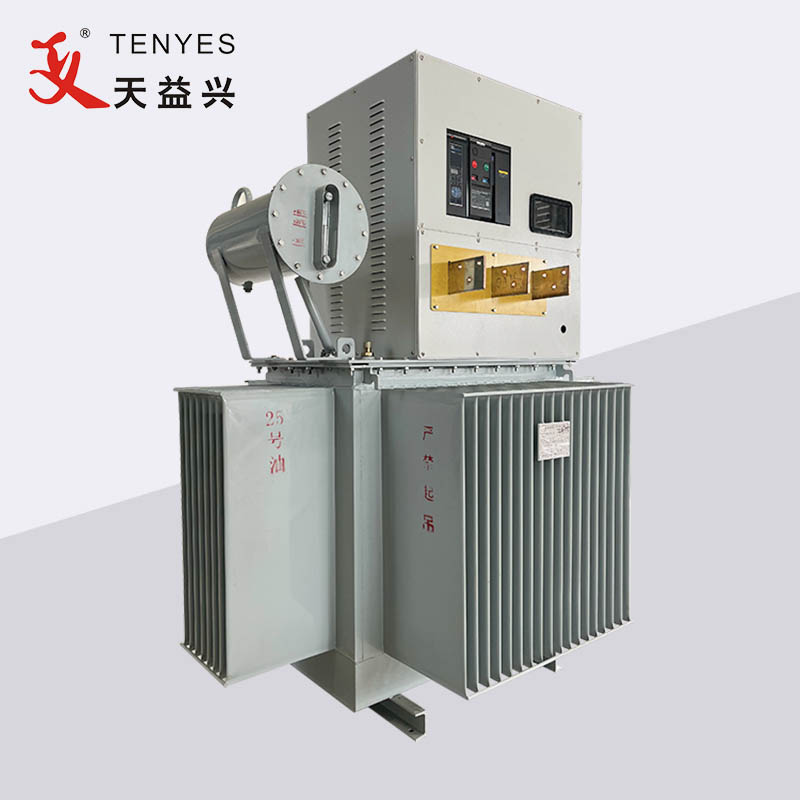

Ο εξοπλισμός αποτελείται κυρίως από μετασχηματιστή, ερμάριο ανορθωτή και ντουλάπι μετατροπέα. Χρησιμοποιείται κυρίως σε γραμμές παραγωγής συγκολλημένων σωλήνων με ευθεία ραφή υψηλής συχνότητας.

Αρχή λειτουργίας της μηχανής συγκόλλησης σωλήνων 500KW υψηλής συχνότητας:

Η συνηθισμένη τριφασική ισχύς εναλλασσόμενου ρεύματος (τάση γραμμής 380 V, συχνότητα 50 HZ) μειώνεται από έναν μετασχηματιστή (τάση γραμμής 200 V, συχνότητα 50 HZ), εισέρχεται στο ερμάριο ανορθωτή, υφίσταται διόρθωση, ρύθμιση τάσης και φιλτράρισμα και γίνεται συνεχώς ρυθμιζόμενη ισχύς συνεχούς ρεύματος από 0 σε 240V? Μπαίνοντας ξανά στη γέφυρα μετατροπέα (με χρήση τρανζίστορ υψηλής ισχύος MOSFET), γίνεται ρεύμα υψηλής συχνότητας, το οποίο μπορεί να τροφοδοτηθεί στην υποδοχή φορτίου για επαγωγική θέρμανση.

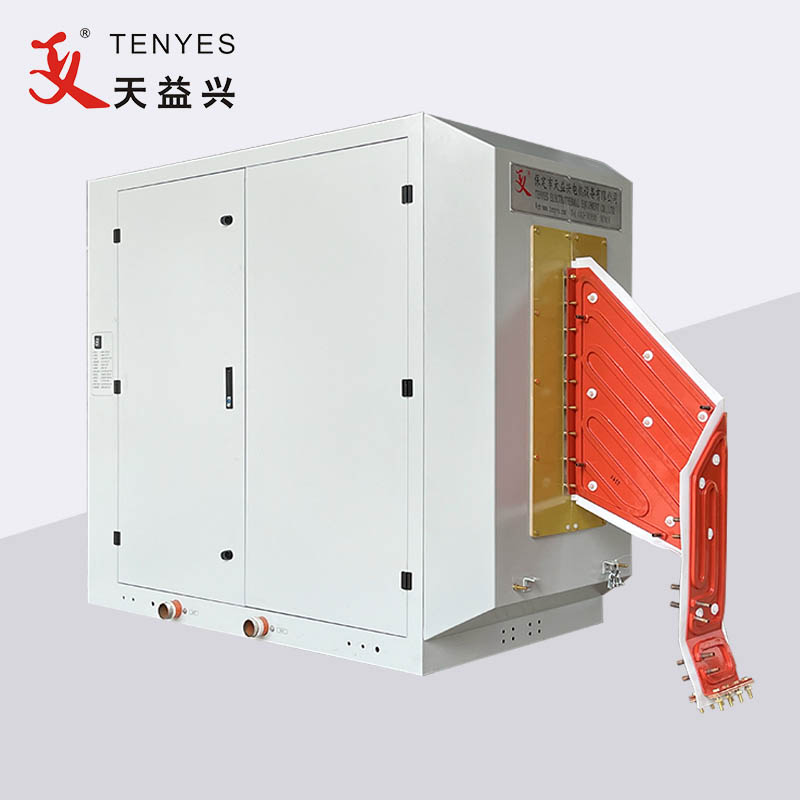

Η μονάδα ισχύος με υποδοχή μετατροπέα υιοθετεί μια αρθρωτή δομή και κάθε ζεύγος μονάδων ισχύος μπορεί να παράγει ισχύ άνω των 50 KW. Ο αριθμός των μονάδων ισχύος που χρησιμοποιούνται ποικίλλει ανάλογα με την ισχύ του εξοπλισμού και η βασική δομή του εξοπλισμού είναι η ίδια ανεξάρτητα από το μέγεθός του. Η υποδοχή είναι μια παράλληλη υβριδική μορφή συντονισμού σειράς, χωρίς μετασχηματιστή υψηλής τάσης και εξόδου. Ο αριθμός των μονάδων ισχύος που χρησιμοποιούνται σε αυτή τη συσκευή είναι δέκα ζεύγη.

Τα κύρια πλεονεκτήματα αυτής της μηχανής συγκόλλησης σωλήνων υψηλής συχνότητας 500KW είναι:

1. Χωρίς υψηλή τάση, ασφαλές, αξιόπιστο και αποτελεσματικό.

2. Τα κύρια συστατικά είναι όλα εισαγόμενα προϊόντα από εταιρείες όπως IR, IXYS και Siemens.

3. Υιοθέτηση διαμόρφωσης πλάτους παλμού ή κυκλώματος ρύθμισης τάσης ελεγχόμενου μικροϋπολογιστή, σταθερής ρύθμισης, υψηλής ακρίβειας και χαμηλής αρμονικής παρεμβολής.

4. Το εύρος ισχύος είναι απεριόριστα ρυθμιζόμενο από 0 έως 100%, και διαθέτει συστήματα προστασίας σφαλμάτων όπως υπέρταση και υπερβολικό ρεύμα.

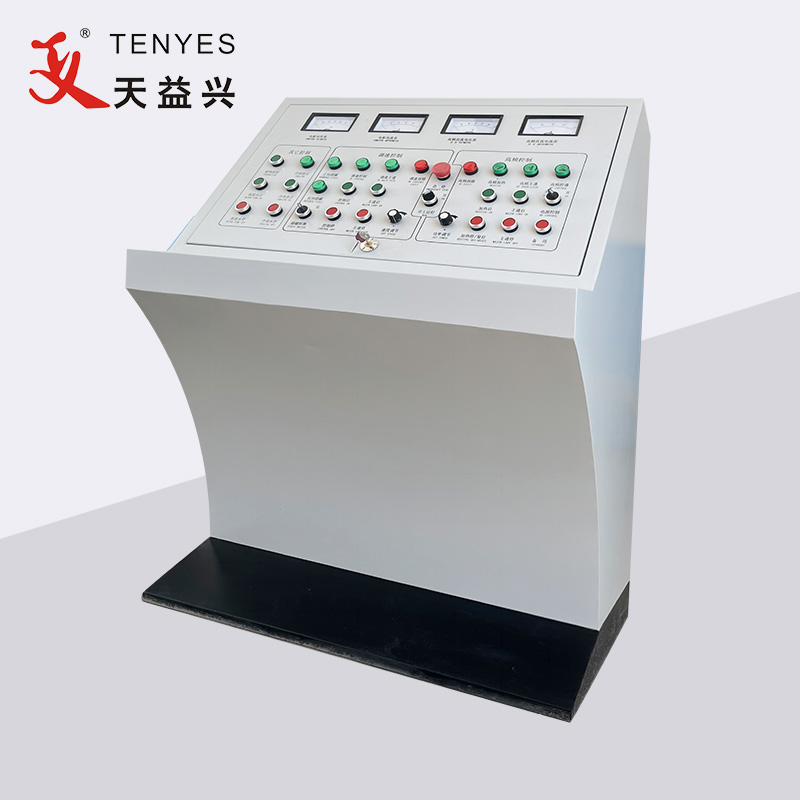

5. Ψηφιακή απεικόνιση της κατάστασης εργασίας, απλή λειτουργία και άνετη συντήρηση.

6. Καλή ποιότητα συγκόλλησης, ομοιόμορφο πλάτος και θερμότητα συγκόλλησης, με λίγα εσωτερικά και εξωτερικά γρέζια.

Εφαρμογή		Παράμετρος λειτουργίας		Απαιτήσεις τροφοδοσίας
Χαλύβδινος σωλήνας OD	Φ114-Φ219	Ονομαστική ισχύς	500 kW	Έντυπο τροφοδοσίας	3AC 380±5%
Πάχος λωρίδας χάλυβα	4,0-10,0	Ονομαστική τάση DC	240V
Λειτουργία συγκόλλησης	Επαγωγή ή τύπος επαφής	Ονομαστικό ρεύμα DC	2500Α	Δυνατότητα παροχής ρεύματος	Μεγαλύτερο από 600KVA
		Ονομαστική συχνότητα	200KHZ	Συντελεστής ισχύος	≥0,85
Ταχύτητα συγκόλλησης	10-20 (μ)	Αποδοτικότητα	≥85%	Καλώδιο τροφοδοσίας	πλαστικό-χαλκό≥500mm² Καλώδιο γείωσης≥250mm²
		Ισχύς HF εξόδου	≥500 kW
