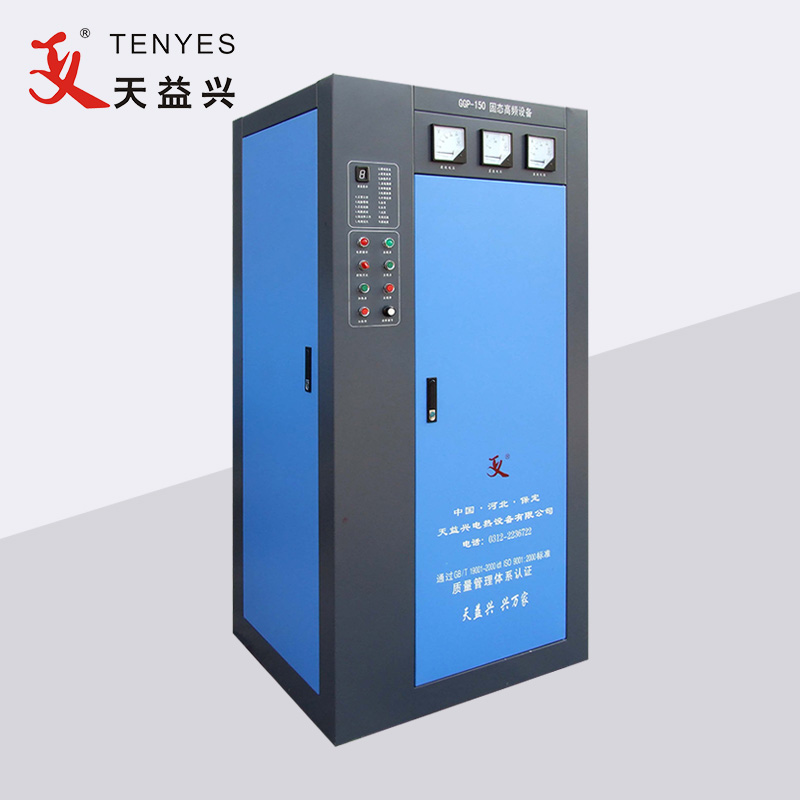

Μηχανή συγκόλλησης σωλήνων 150KW υψηλής συχνότητας
  • Μηχανή συγκόλλησης σωλήνων 150KW υψηλής συχνότηταςΜηχανή συγκόλλησης σωλήνων 150KW υψηλής συχνότητας

Μηχανή συγκόλλησης σωλήνων 150KW υψηλής συχνότητας

Η μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας TENYES 150KW υιοθετεί τριφασικό εναλλασσόμενο ρεύμα (τάση γραμμής 380V, συχνότητα 50HZ) μέσω μετασχηματιστή κατεβαίνουσας μετάβασης στη γέφυρα ανορθωτή (τριφασική γέφυρα ανορθωτή πλήρους ελέγχου SCR) γίνεται συνεχές παλμικό ρεύμα και αυτό το συνεχές ρεύμα μέσω κύματος φίλτρου μεταβείτε στη γέφυρα μετατροπέα (υιοθετεί τρανζίστορ υψηλής ισχύος MOSFET) μετατρέπεται σε ρεύμα υψηλής συχνότητας, και αυτό το ρεύμα υψηλής συχνότητας τροφοδοτεί τη φόρτωση και μπορεί να χρησιμοποιηθεί για τη συγκόλληση σωλήνων. Η γέφυρα μετατροπέα υιοθετεί τη δομή των μονάδων και κάθε μονάδα ισχύος ζεύγους μετατροπέα μπορεί να αποδίδει πάνω από 50 KW, διαφορετικό εξοπλισμό ισχύος και χρησιμοποιεί διαφορετικές ποσότητες μονάδων ισχύος, αλλά η βασική δομή είναι ίδια. Το κύκλωμα δεξαμενής υιοθετεί σειρά και παράλληλη δομή, χωρίς μετασχηματιστή συγκόλλησης εξόδου, χωρίς υψηλή τάση και μειώνει τις απώλειες παράδοσης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εξαγωγή μηχανής συγκόλλησης σωλήνων 150KW υψηλής συχνότητας στην Αιθιοπία

Μηχανή συγκόλλησης σωλήνων 150KW υψηλής συχνότητας εξαγωγής Καμπότζη


Τεχνικές παράμετροι της μηχανής συγκόλλησης σωλήνων υψηλής συχνότητας 150KW

Ονομαστική ισχύς εξόδου: 150 kW

Τρόπος συγκόλλησης: επαγωγικός τύπος

Ονομαστική τάση DC: 240V

Ονομαστικό ρεύμα DC: 750A

Ονομαστική συχνότητα: 400KHZ

Ολόκληρη η απόδοση: η≥85%

Τάση τροφοδοσίας: 3-φασικό 380V/50Hz (ο εξοπλισμός θα μπορούσε να λειτουργήσει στην τάση 380V±5%)

Ικανότητα διανομής ισχύος: ≥200kVA

Συντελεστής ισχύος:≥0,85

Καλώδιο τροφοδοσίας: κάθε φάση καλωδίου χαλκού καλυμμένου με πλαστικό ≥150mm2, καλώδιο γείωσης≥75mm2


Έπιπλο εξόδου μετατροπέα

Παρέχοντας τροφοδοτικό υψηλής συχνότητας με συγκόλληση χαλύβδινων σωλήνων, το IRFP460 και η δίοδος γρήγορης ανάκτησης (FRD) DSEI60-06P της αμερικανικής εταιρείας IR και της γερμανικής εταιρείας IXYS χρησιμοποιούνται για να σχηματίσουν μετατροπέα ηλεκτρικής ενέργειας ως κύρια συσκευή ισχύος. Η ισχύς εξόδου της μονάδας ισχύος ενός στρώματος είναι μεγαλύτερη από 50KW, Μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας 150KW που υιοθετεί μονάδα ισχύος 3 στρώσεων (σε αντίθεση με 150KW) παράλληλα με ολόκληρο το μηχάνημα. Η ονομαστική συχνότητα λειτουργίας είναι 350 KHz. Η μέγιστη ισχύς εξόδου ολόκληρου του μηχανήματος μπορεί να υπερβαίνει τα 150 KW. Οι ίδιες μονάδες ισχύος έχουν εναλλαξιμότητα.

Το κύκλωμα ελέγχου υιοθετεί τον μικροϋπολογιστή ως πυρήνα και διαμορφώνει άλλες περιφερειακές συσκευές. Όλα τα εξαρτήματα ελέγχου είναι ενσωματωμένα σε δύο πλακέτες (η μία είναι ανορθωτής και η άλλη είναι μετατροπέας). Με βάση την πλήρη λειτουργία του λογισμικού και του υλικού υπολογιστών, την καλύτερη προσαρμογή του ανορθωτή και του μετατροπέα, και σε σύγκριση με τον αρχικό εξοπλισμό σωλήνων κενού υψηλής συχνότητας, έχει τα ακόλουθα πλεονεκτήματα:

Η ποιότητα του συγκολλημένου σωλήνα είναι καλή: Η σύγκριση δείχνει ότι το πλάτος και η θέρμανση του συγκολλημένου συνδέσμου είναι ομοιόμορφα και υπάρχουν λίγα γρέζια συγκόλλησης.

Εξοικονόμηση ενέργειας: Οι δοκιμές δείχνουν ότι αυτή η συσκευή εξοικονομεί ηλεκτρική ενέργεια πάνω από 30% σε σύγκριση με άλλες συσκευές σωλήνων κενού ίδιων προδιαγραφών στις ίδιες συνθήκες λειτουργίας.

Εξοικονόμηση νερού: Λόγω της χαμηλής απαγωγής, δεν χρειάζεται πολύ νερό, επομένως η κατανάλωση νερού είναι πάνω από 50% μικρότερη από τον σωλήνα ηλεκτρονίων της ίδιας προδιαγραφής.

Μικρός όγκος, ελαφρύ: Λόγω του γεγονότος ότι οι κύριες συσκευές ισχύος (MOSFET, χωρητικότητα κ.λπ.) είναι όλες μικρές και δεν υπάρχουν συσκευές όπως ρυθμιστής τάσης νήματος, ταιριαστό πηνίο, δεξαμενή δικτύου, μετασχηματιστής συγκόλλησης κ.λπ. Επιπλέον, έχει χαμηλή τάση εργασίας και υψηλή πυκνότητα συσκευασίας και ο συνολικός όγκος του είναι πάνω από 50% μικρότερος από άλλους εξοπλισμούς σωλήνων των ίδιων προδιαγραφών.

Εύκολη λειτουργία: Είναι άμεσα διαθέσιμο όταν είναι ανοιχτό και μπορεί να σταματήσει αμέσως. Δεν χρειάζεται να το προθερμάνετε στο σωλήνα ηλεκτρονίων και επίσης δεν χρειάζεται να συνεχίσετε την ψύξη μετά τη διακοπή του.

Ασφαλής χειρισμός: Ο σωλήνας ηλεκτρονίων ανήκει σε συσκευές υψηλής τάσης. Υπάρχουν δέκα χιλιάδες βολτ υψηλής πίεσης όταν λειτουργεί. Ωστόσο, το MOSFET είναι συσκευή χαμηλής τάσης και λειτουργεί σε λειτουργία παράλληλου συντονισμού (σε αντίθεση με τον συντονισμό σειράς ορισμένων κατασκευαστών), του οποίου η υψηλότερη τάση είναι μόνο μερικές εκατοντάδες βολτ και γενικά δεν μπορεί να προκαλέσει τραυματισμό.

βολική συντήρηση: εμφανής ένδειξη αστοχίας.

Τα παραπάνω μοντέλα μπορούν να χρησιμοποιηθούν στην ονομαστική 150KW, συχνότητα 400KHZ στερεάς κατάστασης υψηλής συχνότητας.
