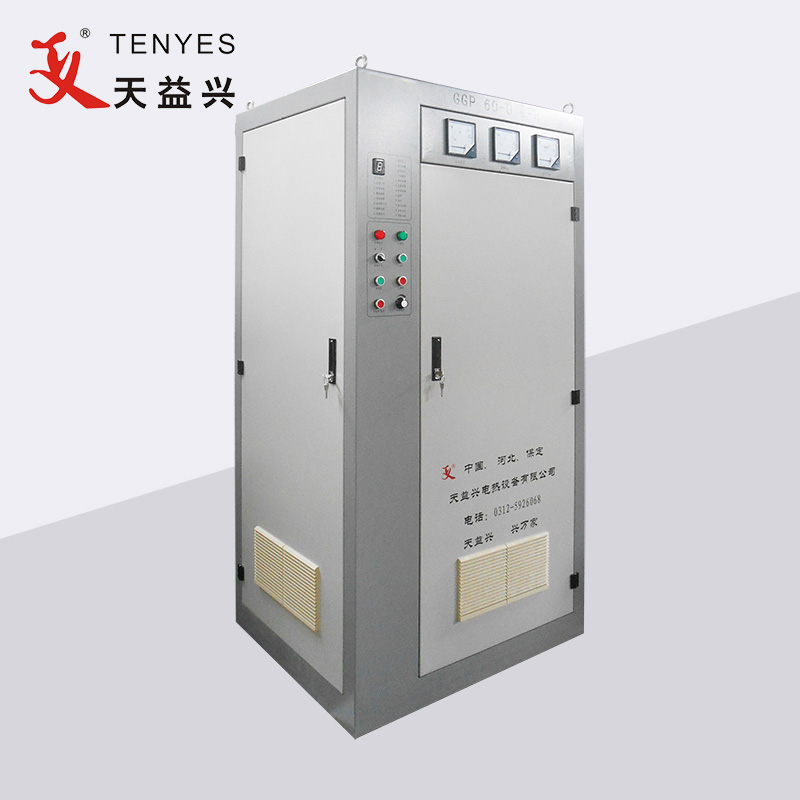

Η μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας TENYES 60KW έχει σχεδιαστεί για επαγωγική συγκόλληση ευθείας ραφής χαλύβδινων σωλήνων/σωλήνων. Ολόκληρο το σετ συγκόλλησης αποτελείται από ντουλάπι ανόρθωσης, ντουλάπι μετατροπέα (ντουλάπι υποδοχής), σύστημα ψύξης κυκλοφορίας για μαλακό νερό, κεντρική κονσόλα ελέγχου, ζυγό εξόδου, σύστημα συγκόλλησης επαγωγής/επαφής και ούτω καθεξής. Η μηχανή συγκόλλησης υψηλής συχνότητας στερεάς κατάστασης έχει σχεδιαστεί σύμφωνα με συνεχείς λειτουργίες.
Το ντουλάπι εξόδου μετατροπέα που παρέχει τροφοδοτικό υψηλής συχνότητας με συγκόλληση χαλύβδινων σωλήνων, το IRFP460 και η δίοδος γρήγορης ανάκτησης (FRD) DSEI60-06P της αμερικανικής εταιρείας IR και της γερμανικής εταιρείας IXYS χρησιμοποιούνται για το σχηματισμό μετατροπέα ηλεκτρικής ενέργειας ως κύρια συσκευή ισχύος. Η ισχύς εξόδου της μονάδας ισχύος ενός στρώματος είναι μεγαλύτερη από 50 KW, υιοθετώντας τη μονάδα ισχύος 2 στρώσεων (σε αντίθεση με 100 KW) παράλληλα με ολόκληρο το μηχάνημα. Η ονομαστική συχνότητα λειτουργίας είναι 450 KHZ. Η μέγιστη ισχύς εξόδου ολόκληρου του μηχανήματος μπορεί να φτάσει τα 100 KW. Οι ίδιες μονάδες ισχύος έχουν εναλλαξιμότητα.
Ονομαστική ισχύς εξόδου: 60 kW
Λειτουργία συγκόλλησης: επαγωγικός τύπος
Ονομαστική τάση DC: 250V
Ονομαστικό ρεύμα DC: 250A
Ονομαστική συχνότητα: 450KHZ
Ολόκληρη η απόδοση: η≥85%
Τάση τροφοδοσίας: 3-φασικό 380V/50Hz (ο εξοπλισμός θα μπορούσε να λειτουργήσει στην τάση 380V±5%)
Ικανότητα διανομής ισχύος: ≥65kVA
Συντελεστής ισχύος: ≥0,85
Καλώδιο τροφοδοσίας: κάθε φάση καλωδίου χαλκού καλυμμένου με πλαστικό ≥70mm2, καλώδιο γείωσης≥20mm2
Περιγραφή |
Σύνθεση / Μοντέλο |
Ποσ. |
Μηχανή συγκόλλησης σωλήνων 60KW υψηλής συχνότητας |
Ντουλάπι ανορθωτή |
1 |
Ντουλάπι inverter |
1 |
|
κονσόλα |
1 |
|
Μετασχηματιστής |
1 |
|
Σύστημα ψύξης νερού-νερού |
1 |
