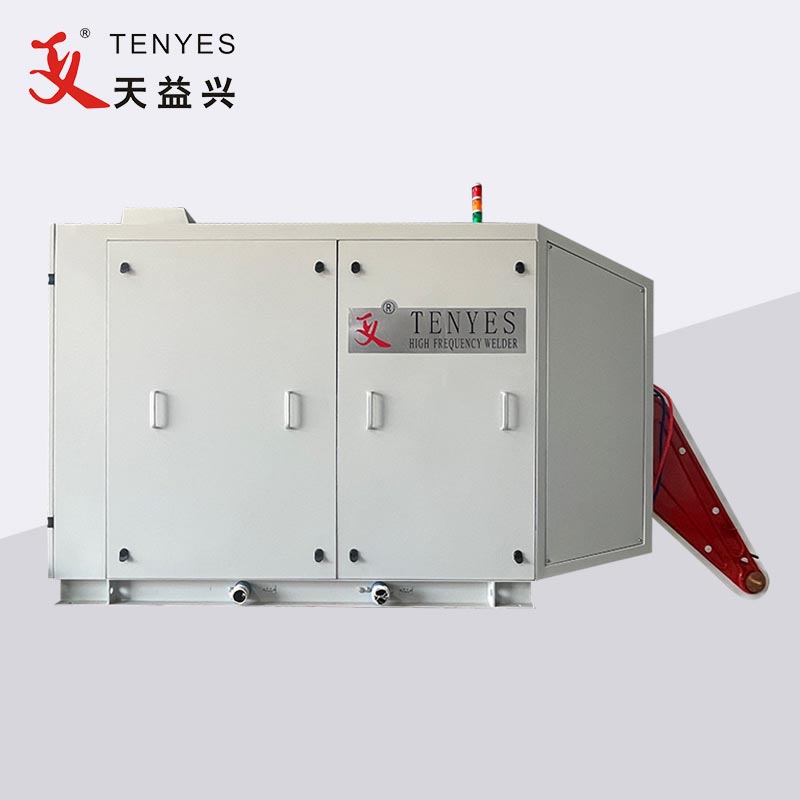

Συγκολλητής σωλήνων υψηλής συχνότητας στερεάς κατάστασης SiC-MOSFET

Καθώς η τεχνολογία βελτιώθηκε, πρόσφατα για τη στερεά κατάσταση ο συγκολλητής υψηλής συχνότητας υιοθετεί υλικό ημιαγωγών τρίτης γενιάς που ονομάζεται SiC-MOSFET.

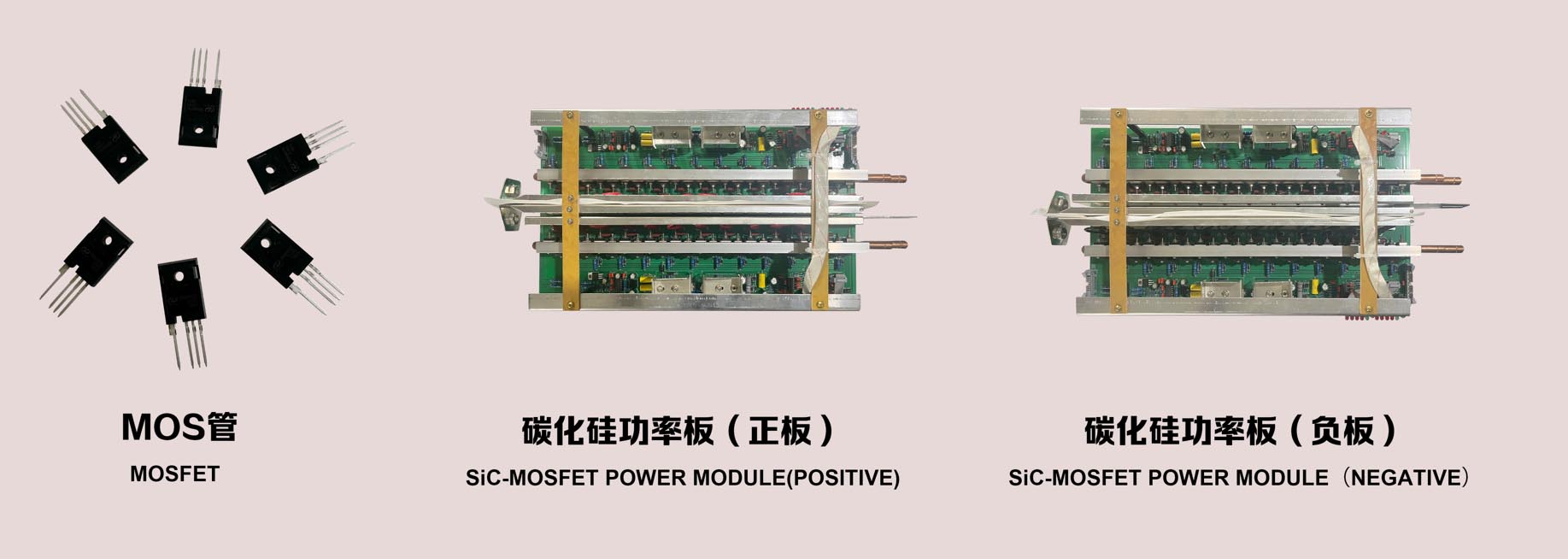

Χαρακτηριστικά απόδοσης SiC-MOSFET Υλικών Ημιαγωγών Τρίτης Γενιάς

1. Αντοχή σε υψηλές θερμοκρασίες και υψηλή πίεση: Το SiC έχει ένα ευρύ διάκενο ζώνης περίπου 3 φορές μεγαλύτερο από αυτό του Si, έτσι ώστε να μπορεί να πραγματοποιήσει συσκευές ισχύος που μπορούν να λειτουργούν σταθερά ακόμη και υπό συνθήκες υψηλής θερμοκρασίας. Η ένταση του πεδίου διάσπασης της μόνωσης του SiC είναι 10 φορές μεγαλύτερη από εκείνη του Si, επομένως είναι δυνατή η κατασκευή συσκευών ισχύος υψηλής τάσης με υψηλότερη συγκέντρωση ντόπινγκ και λεπτότερο στρώμα ολίσθησης πάχους φιλμ σε σύγκριση με συσκευές Si.

2. Μικροποίηση και ελαφριά συσκευή: Οι συσκευές καρβιδίου του πυριτίου έχουν υψηλότερη θερμική αγωγιμότητα και πυκνότητα ισχύος, γεγονός που μπορεί να απλοποιήσει το σύστημα απαγωγής θερμότητας, έτσι ώστε να επιτευχθεί σμίκρυνση της συσκευής και ελαφρύ.

3. Χαμηλή απώλεια και υψηλή συχνότητα: Η συχνότητα λειτουργίας των συσκευών καρβιδίου του πυριτίου μπορεί να φτάσει 10 φορές εκείνη των συσκευών με βάση το πυρίτιο και η απόδοση δεν μειώνεται με την αύξηση της συχνότητας εργασίας, η οποία μπορεί να μειώσει την απώλεια ενέργειας κατά σχεδόν 50%. Ταυτόχρονα, λόγω της αύξησης της συχνότητας, μειώνεται ο όγκος των περιφερειακών εξαρτημάτων όπως η αυτεπαγωγή και οι μετασχηματιστές και μειώνεται ο όγκος και το κόστος άλλων εξαρτημάτων μετά τη σύνθεση του συστήματος.

Πλεονεκτήματα συγκόλλησης σωλήνων υψηλής συχνότητας στερεάς κατάστασης SiC-MOSFET

1,60% χαμηλότερη απώλεια από τις συσκευές Si-MOSFET, η απόδοση του μετατροπέα συγκολλητή αυξάνεται περισσότερο από 10%, η απόδοση συγκόλλησης αυξάνεται περισσότερο από 5%.

2. Η πυκνότητα ισχύος SiC-MOSFET είναι μεγάλη, η συναρμολογημένη ποσότητα μειώνεται ανάλογα, η οποία μειώνει άμεσα τα σημεία σφάλματος και την εξωτερική ηλεκτρομαγνητική ακτινοβολία και βελτιώνει την αξιοπιστία της μονάδας ισχύος μετατροπέα.

3. Το SiC-MOSFET αντέχει σε τάση υψηλότερη από το αρχικό Si-MOSFET, η ονομαστική τάση συνεχούς ρεύματος συγκολλητή έχει αυξηθεί ανάλογα με την προϋπόθεση της διασφάλισης της ασφάλειας (280 VDC για συγκολλητή παράλληλου συντονισμού και 500 VDC για συγκολλητή με συντονισμό σειράς). Συντελεστής ισχύος στην πλευρά του δικτύου 0,4≥ .

4.Η απώλεια της νέας συσκευής SiC-MOSFET είναι μόνο το 40% του Si-MOSFET, υπό ορισμένες συνθήκες ψύξης, η συχνότητα μεταγωγής μπορεί να είναι υψηλότερη, η συγκόλληση Si-MOSFET συντονισμού σειράς υιοθετεί τεχνολογία διπλασιασμού συχνότητας, υιοθετεί το SiC-MOSFET μπορεί να σχεδιάσει και να κατασκευάσει άμεσα έως Συγκολλητής υψηλής συχνότητας 600KHz.

5. Νέος συγκολλητής SiC-MOSFET Η τάση συνεχούς ρεύματος αυξάνεται, ο συντελεστής ισχύος από την πλευρά του δικτύου υψηλός, το ρεύμα εναλλασσόμενου ρεύματος μικρό, το αρμονικό ρεύμα μικρό, το κόστος τροφοδοσίας και διανομής του πελάτη μειώνεται σημαντικά και η απόδοση της παροχής ρεύματος βελτιώνεται αποτελεσματικά.
