Αρχή εργασίας στερεάς κατάστασης υψηλής συχνότητας

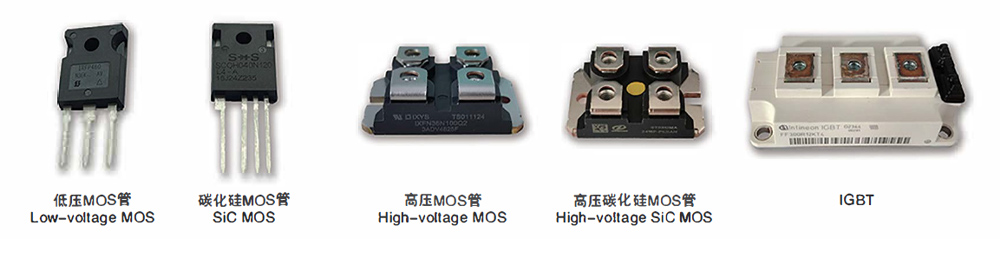

Η λεγόμενη "υψηλή συχνότητα στερεάς κατάστασης" οφείλεται στο ότι χρησιμοποιεί τρανζίστορ (τρανζίστορ φαινομένου πεδίου MOS ή IGBT) ως κύρια εξαρτήματα μετατροπέα. Σε αντίθεση με τους σωλήνες κενού είναι κοίλοι (το εσωτερικό είναι γεμάτο ευγενή αέρια, επομένως μπορεί να ονομαστεί "αέριο"), τα τρανζίστορ είναι στερεά.

Η υψηλή συχνότητα στερεάς κατάστασης είναι ένα ενημερωμένο προϊόν υψηλής συχνότητας σωλήνα κενού και το κύριο κύκλωμά του είναι παρόμοιο με τη μέση συχνότητα θυρίστορ, αλλά διαφορετικό από το σωλήνα κενού υψηλής συχνότητας. Η βασική του αρχή είναι η εξής:

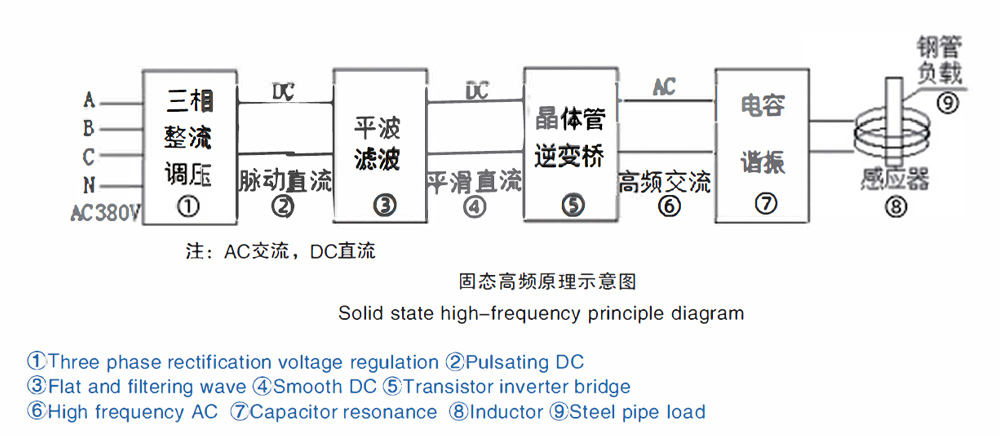

Το κανονικό τριφασικό AC (380V και συχνότητα 50HZ στην Κίνα) μετατρέπεται σε ρυθμιζόμενη τάση παλμικό DC μέσω κυκλώματος ανόρθωσης (SCR ή δίοδος και IGBT), αυτό το DC φιλτράρεται ή το επίπεδο κύμα γίνεται εξομαλυντικό DC και μετά πηγαίνει στη γέφυρα μετατροπέα (χρησιμοποιώντας ρεύμα τρανζίστορ μεγάλης ισχύος IGBT) για να γίνει MOSFET υψηλής συχνότητας IGBT. Αυτό το ρεύμα υψηλής συχνότητας παρέχεται στο κύκλωμα του ρεζερβουάρ ο συντονισμός φορτίου μπορεί να χρησιμοποιηθεί για θέρμανση μετάλλων. Οι μονάδες ισχύος γέφυρας μετατροπέα υιοθετούν αρθρωτή δομή. κάθε ζεύγος μονάδων ισχύος είναι το ίδιο. αλλά ο αριθμός των μονάδων ισχύος που χρησιμοποιούνται ποικίλλει ανάλογα με την ισχύ του εξοπλισμού. Είτε ο εξοπλισμός είναι μεγάλος ή μικρός, η δομή είναι βασικά ίδια.

Σε σύγκριση με τους σωλήνες κενού υψηλής συχνότητας, τα πλεονεκτήματα του εξοπλισμού υψηλής συχνότητας στερεάς κατάστασης έχουν ως εξής:

1. Καλή ποιότητα συγκόλλησης: η σύγκριση δείχνει ότι οι χαλύβδινοι σωλήνες που συγκολλούνται από εξοπλισμό υψηλής συχνότητας στερεάς κατάστασης έχουν ομοιόμορφο συγκολλημένο πλάτος και θερμότητα και λιγότερα εσωτερικά και εξωτερικά γρέζια

2.Εξοικονόμηση ενέργειας: οι δοκιμές δείχνουν ότι με τις ίδιες προδιαγραφές αυτός ο συγκολλητής μπορεί να εξοικονομήσει περισσότερο από 25% ηλεκτρικής ενέργειας σε σύγκριση με τον εξοπλισμό σωλήνων κενού

3.Εξοικονόμηση νερού:λόγω μικρής αυτοαπώλειας.δεν απαιτεί πολύ νερό ψύξης.άρα καταναλώνει περισσότερο από 50% λιγότερο νερό από τον εξοπλισμό σωλήνων κενού των ίδιων προδιαγραφών

4.Μικρό μέγεθος και μικρό βάρος:λόγω του μικρού μεγέθους των κύριων εξαρτημάτων (MOSFET) και επίσης χωρίς μετασχηματιστή συγκόλλησης.ρυθμιστές νήματος.ταιριασμένα πηνία.κυκλώματα πύλης κ.λπ. Έτσι ο συνολικός όγκος είναι περισσότερο από 50°/4. μικρότερος από τον εξοπλισμό σωλήνων κενού των ίδιων προδιαγραφών

5. Εύκολο στη λειτουργία: χωρίς τάση, η τάση αιχμής δεν υπερβαίνει μερικές εκατοντάδες βολτ, επομένως δεν θα προκαλέσει προσωπικό τραυματισμό
