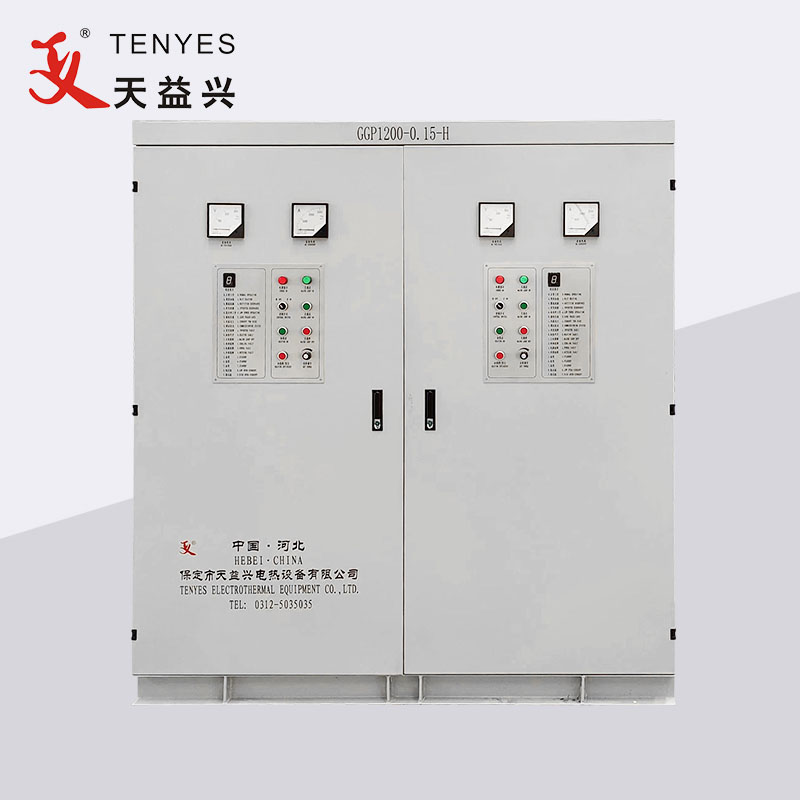

Μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας 1200KW

Η μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας TENYES 1200KW αποτελείται κυρίως από μετασχηματιστή λαδιού, ντουλάπι ανορθωτή, ντουλάπι μετατροπέα, κονσόλα, σύστημα ψύξης, βραχίονα για ντουλάπι μετατροπέα υποστήριξης, μερικές φορές επίσης ταιριάζει με τον οδηγό DC σύμφωνα με τις απαιτήσεις του πελάτη.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας TENYES 1200KW Συνήθης τριφασική ισχύς AC (τάση γραμμής 380V, συχνότητα 50HZ) μειώνεται από έναν μετασχηματιστή (τάση γραμμής 200V, συχνότητα 50HZ), εισέρχεται στο ερμάριο του ανορθωτή, υφίσταται διόρθωση, φιλτράρισμα, ρύθμιση τάσης και γίνεται συνεχώς ρυθμιζόμενη ισχύς DC από 0 έως 240V. Μπαίνοντας ξανά στη γέφυρα μετατροπέα (με χρήση τρανζίστορ υψηλής ισχύος MOSFET), γίνεται ρεύμα υψηλής συχνότητας, το οποίο μπορεί να τροφοδοτηθεί στην υποδοχή φορτίου για επαγωγική θέρμανση. Η μονάδα ισχύος με υποδοχή μετατροπέα υιοθετεί μια αρθρωτή δομή και κάθε ζεύγος μονάδων ισχύος μπορεί να παράγει ισχύ άνω των 50 KW. Ο αριθμός των μονάδων ισχύος που χρησιμοποιούνται ποικίλλει ανάλογα με την ισχύ του εξοπλισμού και η βασική δομή του εξοπλισμού είναι η ίδια ανεξάρτητα από το μέγεθός του. Η υποδοχή είναι μια παράλληλη υβριδική μορφή συντονισμού σειράς, χωρίς μετασχηματιστή υψηλής τάσης και εξόδου. Ο αριθμός των μονάδων ισχύος που χρησιμοποιούνται σε αυτή τη συσκευή είναι δεκαέξι ζεύγη.

Μηχανή συγκόλλησης σωλήνων υψηλής συχνότητας TENYES 1200KW Παράμετρος (Προδιαγραφές)

Εφαρμογή		Παράμετρος λειτουργίας		Παροχή ηλεκτρικού ρεύματος
Χαλύβδινος σωλήνας OD	Φ273-Φ406	Ονομαστική ισχύς	1200 kW	Έντυπο τροφοδοσίας	3AC 380±5%
Πάχος λωρίδας χάλυβα	8,0-10,0	Ονομαστική τάση DC	240V	Έντυπο τροφοδοσίας	3AC 380±5%
Λειτουργία συγκόλλησης	Επαγωγή ή τύπος επαφής	Ονομαστικό ρεύμα DC	5000Α	Δυνατότητα διανομής ρεύματος	Μεγαλύτερο από 1500KVA
Λειτουργία συγκόλλησης	Επαγωγή ή τύπος επαφής	Ονομαστική συχνότητα	150KHZ	Συντελεστής ισχύος	≥0,85
Ταχύτητα συγκόλλησης	10-20 (μ)	Αποδοτικότητα	≥85%	Καλώδιο τροφοδοσίας	Κάθε φάση καλυμμένου με πλαστικό σύρμα χαλκού ≥1200mm² Καλώδιο γείωσης ≥400mm²
